电容器型号参数表

一、单位：法拉(f)

1f=103mf=106uf=109nf=1012pf

符号： “c、ｔｃ、ｍｃ、ｅｃ”

国内符号 *符号

涂白色的为负极 如果无正负极标识为无极性电容

二、电容的种类：

按结构划分主要有二种：一是固定电容，二是可变电容．按电介质划分主要有：有机介质电容器，无机介质电容器，电解电容等．按材料分为陶瓷电容，用于高频的云母电容；涤沦电容，用于中低频；金属膜电容，用于低频；电解电容是固定电容，一般体积比较大，用在低频滤波电路中，它有正负极之分使用时不能接反，否则会发生漏液或爆炸．

1、贴片电容：

符号：贴片电容“cb、bc、cm、mc、cd”；排容“cn、cp”

贴片电容分为单个贴片电容和排容

单个贴片电容 排容

2、电解电容：

符号：贴片电容“c、tc、ct、bc、ec、ce”

有极性电容：引脚＂长＂的是负极，引脚＂短＂是正极．电容上有色带对的脚为负极．

3、无极性电容：

三、 电容的基础参数：

1、耐压值和容量

耐压：电容在电路中连续不断工作时，所能承受的最高电压。

容量：电容储存电荷的能力叫做容量，容量越大储存的电荷越多，反之越少。

例：

ａ：电容标识：25v,1300uf,表示耐压为25v,容量为1300uf

ｂ：电容标识：16v,2200uf,表示而耐为16v,容量为2200uf

ｃ：无极性电容标识：100,表示容量为100pf

ｄ：无极性电容标识：0.01,表示容量为0.01uf

2、容抗：

电容对交流电呈现出的一各特殊的阻碍作用为容抗，频率与容抗成反比，频率越高容抗越小，因此电容具有通高频阴低频的特性。当频率一定时，容量与容抗成反比，容量越大容抗越小，容量越小容抗越大。当频率为0时，即直流电容容抗为无穷大。 四、 电容标称方法：

电容的第一种标称方法为直标法： 如果标称为整数且无单位则读作“pf”；如标称为小数且无单位读作“uf”；如标称三位数且无单位，第一二位为有效数字“ab”，第三位为倍率“10c”；进口电容有“47ufd”，它就是“47uf”；电容标称“3r3”，“r”为小数点，表示“3.3pf”；标称为“0.47k、2.2j”，表示“0.47uf、2.2uf”，“k、j”是误 差值；第二种为色标法，与电阻的色标法相同。第三种特殊标称：“109j、219k、379k”等，带9的“*10-1”。

五、电容的特性：

通高频，阻低频；通交流，阻直流 (参照容抗)六、电容的作用：

滤波、耦合、储能

1、滤波电容：

并接在电路正负极之间，利用电容通交隔直的特性，将电路中的交流电流滤除。有极性的电容通常是负极接地。

2、耦合电容：

连接于信号源和信号处理电路或两极放大器之间，用以隔断直流电，让交流或脉动信号通过，使相邻的放大器直流工作点互不景响。

3、退耦电容：

并接于电路正负极之间，可防止电路通过电源形成的正反馈通路而引起的寄生振荡。

4、旁路电容：

并接在电阻两端，为交直流信号中的交流设置一条能路，避免交流成分在通过电阻时产生压降。

5、自举升压电容：

利用礤储能来提升电路某点的电位，使其电位值高于为该点供电的电源电压。

6、稳频电容：

在振荡电路中用来稳定振荡频率。

7、定时电容：

在rc定时电路中与电阻r串联共同决定时间长短。

8、软启动电容：

通常接在电源开关管的基极，防止开机时加在开关管基极的浪涌电流或电压太大而损坏的开关管。

七、电容的测量及好坏判断

1、电容测量

将万用表打到蜂鸣二极管档，把表笔放在两引脚上，应当看到数值在为断变大，当达到无穷大时，将两表笔反接，此时数值应当从负数迅速变为无穷大。这个过程是电容的充放电过程。

2、好坏判断

电解电容损坏后外观上表现为鼓包、漏液、变形等。用万表测量没有放电过程或放电过程很短，跳变动做比较缓慢甚至不能跳变到无穷大，则表明电容漏液或性能不良；如果万用表读数一直为零，则表示电容短路。对于贴片电容，在主板上测量很难判断好坏，只能摘下来测量，测量时电容两站应为无穷大。

漏电的贴片电容会比周围的电容颜色略深一些；电容坏会引起计算机进入系统蓝屏、死机、运行大程序死机，漏电会引起计算机重启

六、电容的代换原则

1、正负极不能接反。

2、耐压值要大于或等于原值。

3、容量可比原值相差 /-20%。

4、贴片电容只要颜色大小一样就可以代换。

5、晶振两引脚上的稳频电容要原值(原位置)代换（可找另一块主板上的相同位置的电容代换）。 这是我随便转载百度一篇文章，网上这种东西太多了。

电解电容型号规格表

以下是400v铝电解电容器的常见尺寸

400v1uf尺寸φd*l 6.3*12mm（毫米）

400v2.2μf尺寸6.3*12mm或8*12mm或6.3*9mm

400v3.3uf尺寸6.3*12mm或8*12mm

400v4.7uf尺寸6.3*12mm或8*12mm或10*13mm或8*16mm

400v6.8μf尺寸8*12mm或8*16或10*13mm或8*14mm

400v8.2uf尺寸8*13mm或10*13mm或10*17mm

400v10μf尺寸8*14mm或10*13mm或10*16mm

400v12uf尺寸8*16mm或10*16mm

400v15μf尺寸8*16mm或10*20mm或12*18mm

400v18uf尺寸10*18mm

400v22uf尺寸10*18mm或者10*25mm或13*18mm或13*20mm或16*20mm

400v33μf尺寸13*20mm或13*25mm或16*20mm

400v47uf尺寸13*20mm或16*20mm或16*25mm或18*20mm或18*25mm

400v68uf尺寸16*25mm或18*20mm或18*25mm

400v82μf尺寸16*30mm或18*25mm或18*30mm

400v100uf尺寸16*30mm或18*30mm

400v120uf尺寸16*35mm或18*30mm或18*35mm

400v150μf尺18*35mm或18*40mm

400v180uf尺寸18*40mm

10kv电容器型号规格

一，贴片陶瓷电容，俗称smd类的，这种电容的规格一般以0204，0603，0805，1206，1210等表示。所以，一般看到这样的数字时，恭喜你，你的客人用的是贴片电容（电阻）。贴片电容英文简写是mlcc，电压从16vdc到2kv以上都有，当然，电压越高，价格也越不菲。

二，直插的陶瓷电容器，俗称dip类的，这类产品从16vdc到100kv都有生产，但是主要是指直流的，而且是引线型的。，比方说50v104， 1kv103， 10kv102， 20kv222，35kv602等，类似的说法，大多数行内人一看就知道是dc引线型的。

三，直插型的陶瓷电容器有另类，就是交流陶瓷电容器，一般指250vac的y2安规电容器，以及400vac的y1交流安规电容器。从名称上显而易见，这类电容的电压是指交流电压，而且是有十个左右的国家的安全认证的。陶安规电容器之外，别的引线型陶瓷电容器所说的电压一般是指直流而言。

四，螺栓型高压陶瓷电容器。这类电容器一般耐超高电压，在电力系统中往往是指交流电压。如40kv102k，40kv103k，40kv153k等，型号很多种，但是里边的电压并不是直流。因为我们家里，或工厂企业所用的电都是交流电啊！这类电容器的技术含量是相当高的，往往是很多企业能做出这种形状，却始终没办法做出客人要求的品质，原因是：首先这类产品要求较高的交流电压，而大多数厂所标的是直流电压，所以，在送样阶段就被淘汰了；其次，这类高压陶瓷电容器要求超低的局放，局部放电量越大，电容的实际耐压值就越低，因此，局放是衡量一颗电容的质量的最好标准；再次，超高的工频，一般的引线型的电容也要以做到袍高的工频，而这种螺栓型的就更高要求。最后，这类电容对材质要求很严格，因为不同材质的损耗和温度系数，介电系数不一样。如果还有什么问题，可以q我。柒久三柒四一三二三

是否可以解决您的问题？

贴片电容的参数规格表

风华*商-南京南山（最新*证编号：fhjxs201507）回答你：

以风华高科的贴片电阻和贴片电容为例：

贴片电容和贴片电阻的规格尺寸（就是你说的”封装“）采用英制代码表示。

0402，0603，0805三者的最主要区别就是：外形尺寸的不同。（当然因为贴片电阻尺寸的不同，三者的额定功率等参数也可能不同）

具体尺寸见下图：

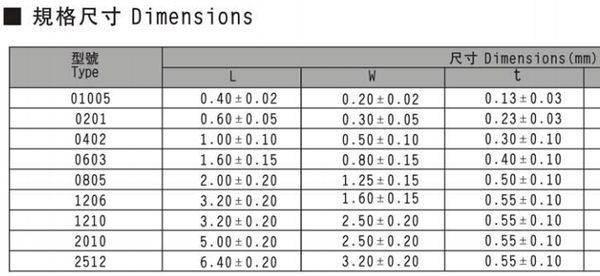

1、贴片电阻规格：

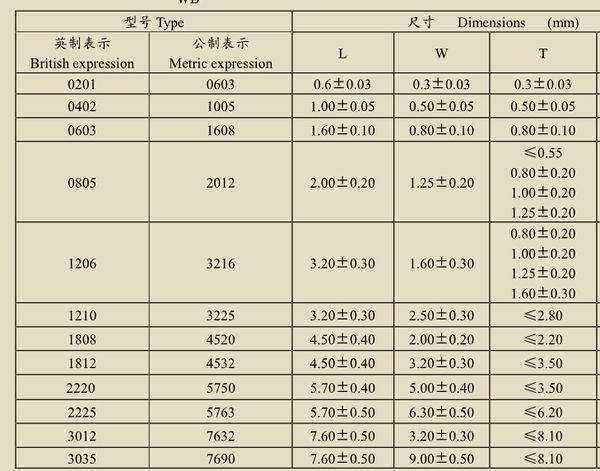

2、贴片电容规格：

备注1：上述两个表中

l

指长度

w指宽带

t指高度（厚度）

备注2：相同规格（你说的”封装“）贴片电阻和贴片电容的长度和宽度是一样的，但是注意，厚度并不一定不相同。即便是同一种类（例如都是贴片电容），因其材质或参数的不同也可能厚度不一样。

以下是风华的两款贴片电容或电阻的规格书，供你参考
